二维CAD中如何画螺纹比较形象好认？

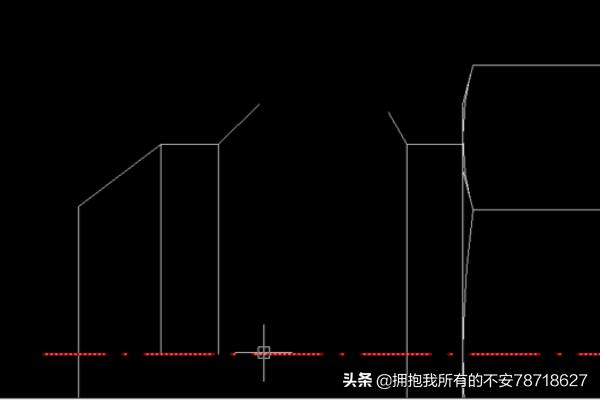

1、打开画了一部分的图纸，可以看到下图中的图纸就差螺纹了。

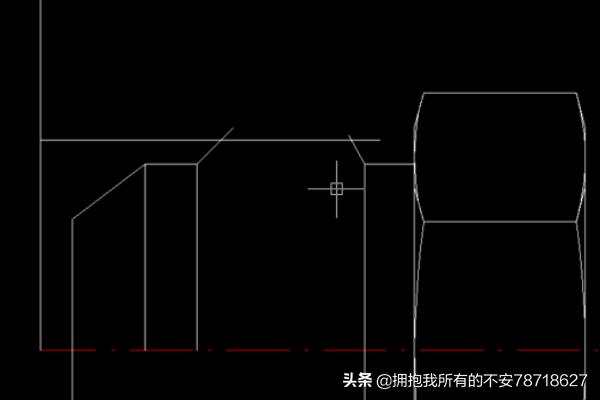

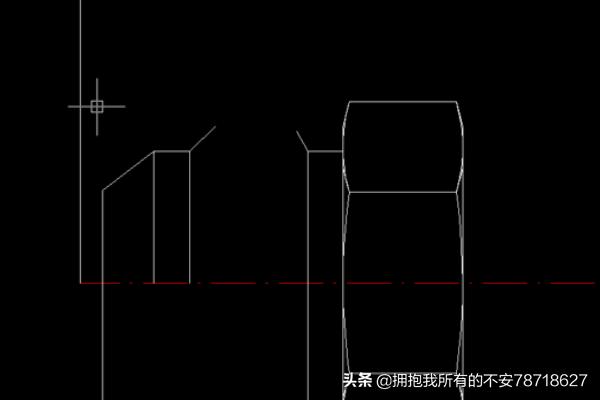

2、按下图，画一条45°斜线和一条120°斜线
3、以中心线为起点，向上画一条长26.944的线段，因为笔者画的是美制12#螺纹，所以26.944是该螺纹的大径，所以大家就不要去按照笔者的尺寸来画，要根据你自己所画的实际螺纹尺寸来画。
4、以26.944线段的中点为起点，向右画一条直线。

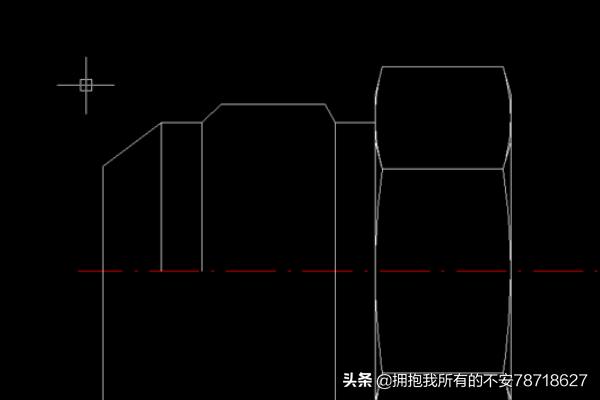

5、按照下图中的形状来修剪删除多余的线段。

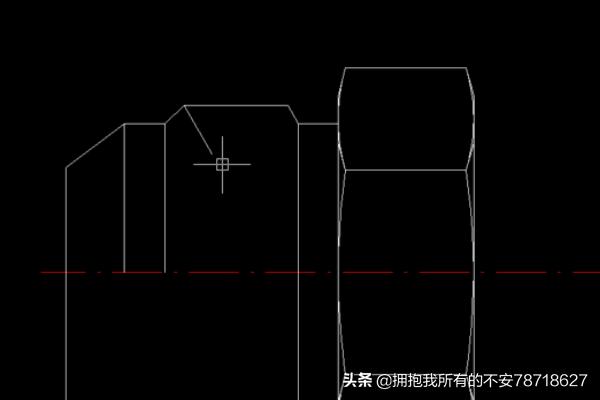

6、画一条60°角的斜线
7、将两条短线组成的V线段继续向右镜像，直至和下图一样。

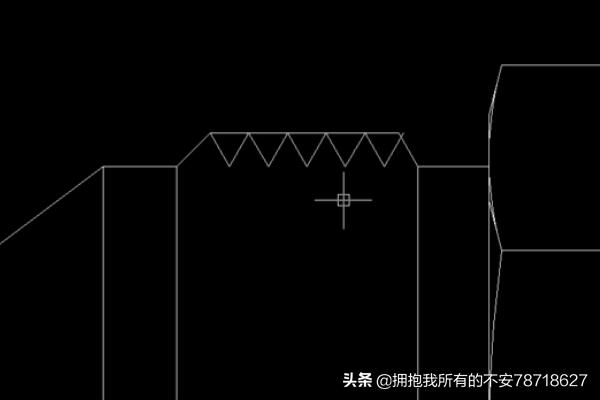

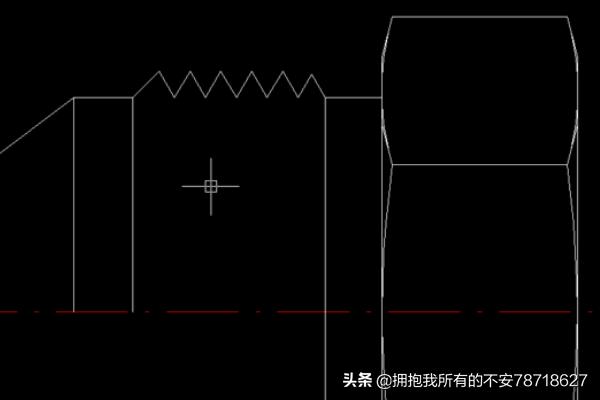

8、再一次修剪删除，螺纹就画好了一般。再一次修剪删除，螺纹就画好了一般。

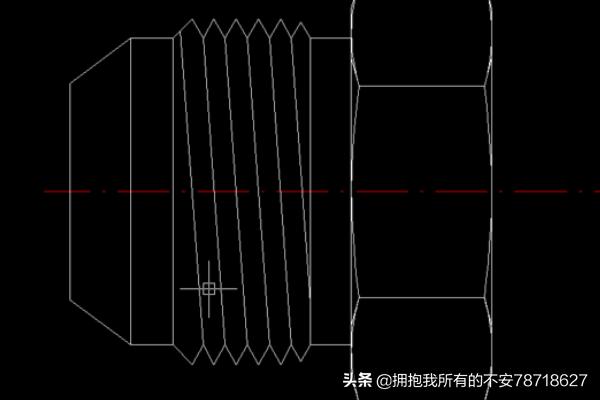

9、用直线将V形相错连接，这样螺纹就画好了。这样是不是一眼就能看出是个螺纹了？
